Fotovoltaické kúrenie a ohrev vody

Patentované ovládanie jednosmerného prúdu (DC), ktoré používa Logitex, sa dá použiť okrem ohrevu vody aj pre kúrenie, ktoré je pripojené ku zdroju z fotovoltaických panelov. Absolútnou svetovou dominanciou systému Logitex je automatický presun jednosmerného prúdu medzi výrobkami, ktoré sú napojené na zdroj jednosmerného prúdu (DC). Ak sa v zásobníku vody zohreje voda na nastavenú teplotu, elektrinu (DC) presunie do druhého zásobníka alebo z vykurovacieho systému do zásobníka, čím sa rovnomerne rozdelí celodenná produkcia elektriny z fotovoltaických panelov. Systémy fotovoltaického kúrenie by mali byť vždy predradené pred ohrievačmi vody. Systémy kúrenia a ohrevu vody Logitex komunikujú medzi sebou automaticky, bez potreby ďalšieho elektronického riadenia. Fotovoltaické kúrenie je možné využiť pre elektrické výhrevné systémy alebo pre kvapalinové systémy vykurovania.

1. Elektrické kúrenie DC, elektrické kúrenie AC a ohrev vody s výkonom fotovoltaiky 1-4 kW DC (1-6 kW DC)

Doporučené riešenie pre nízkoenergetické a pasívne domy.

Fotovoltaické kúrenie a ohrev vody - schéma č. 1

Podlahové kúrenie je riešené výhrevným vodičom v podlahe, ktorý je zapojený na zdroj striedavého prúdu (AC) zo siete. Pripojenie do siete garantuje vykurovanie v čase, keď je nedostatok slnečného žiarenia. Pod výhrevný vodič AC sa do podlahy uloží druhý výhrevný vodič Logitex, ktorý je priamo pripojený na prúd z FV panelov (DC). Akumulácia DC do podlahy optimalizuje tepelný príkon zo slnka. Cez deň slnko zohrieva dom cez okná a zároveň akumuluje energiu cez zariadenie Logitex do podlahy. Večer a v noci stúpa naakumulované teplo z podlahy do domu. Preto je dôležité, aby bol vykurovací vodič Logitex uložený hlbšie v podlahe. Podlahové kúrenie pomocou výhrevných vodičov AC vyžaduje oproti iným systémom kúrenia minimálnu investíciu.

Ohrev pitnej vody je zabezpečený prostredníctvom zásobníka objemu 300-500 l so systémom riadenia Logitex. Do zásobníka je priamo pripojený FV zdroj 1-2 kW DC, ku ktorému sa automaticky pripája druhý zdroj z FV panelov, po vypnutí podlahového kúrenia DC. Z nádrže je naviac možné pripojiť práčku a umývačku riadu, ktoré nebudú (alebo len minimálne) odoberať elektrinu zo siete pre svoj ohrev vody, čím dochádza k významnej finančnej úspore za odber elektriny zo siete a zároveň sa optimalizuje využitie ekologicky vyrobenej elektriny z fotovoltaických panelov. Inštalácia 4 kW fotovoltaického zdroja zabezpečí pri správnej polohe panelov, ročnú výrobu elektriny na úrovni 4.000-5.000 kWh. O túto hodnotu klesne odber elektriny zo siete a pre nízkoenergetické a pasívne domy to znamená v celkovej energetickej spotrebe domu, výrazne vyšší podiel výroby a spotreby vlastnej elektriny ako samotný nákup elektriny z verejnej siete. Pritom nízkoenergetický a pasívny dom nie je pripojený s vlastnou výrobou elektriny do verejnej siete! Nie sú potrebné žiadne povolenia a schvaľovania z distribučnej spoločnosti, napriek tomu je majiteľ domu výrobca elektriny z obnoviteľného zdroja.To platí pre všetky systémy Logitex.

LOGITEX - fotovoltaické podlahové kúrenie (PDF)

LOGITEX - fotovoltaické podlahové kúrenie - schéma 1 (PDF)

LOGITEX - fotovoltaické podlahové kúrenie - rez podlahy (PDF)

Výrobca vyhrievacích káblov - Fénix, Banská Bystrica (www.fenix.sk

2. Elektrické podlahové kúrenie a ohrev vody. Výkon fotovoltaiky 1-2 kW DC

Fotovoltaické kúrenie a ohrev vody - schéma č. 2Ekologicky vyrobená elektrina z FV panelov môže byť priamo napojená na podlahové vykurovanie Logitex alebo na akumulačnú elektrickú pec Logitex (LXDC/PEC). Pomocou riadiacich boxov LXDC/H alebo LXDC/S a izbovými termostatmi sa elektrina z FV panelov využíva na kúrenie ako aj na ohrev teplej pitnej vody v zásobníku Logitex. Pri takomto zapojení má prednosť podlahové kúrenie, ktoré po nahriatí miestnosti automaticky presunie elektrinu z panelov do hybridného zásobníka vody Logitex.

Mimo vykurovacej sezóny a po nahriatí vody v zásobníku vody, sa elektrina z FV panelov automaticky posunie pre ďalšie využitie (menič, batérie alebo ďalší hybridný zásobník vody Logitex).

LOGITEX - fotovoltaické podlahové kúrenie - schéma 2 (PDF)

3. Elektrické podlahové kúrenie 1-2 kW DC a ohrev vody. Výkon fotovoltaiky 1-6 kW DC

V schéme č. 3 je princíp elektrického kúrenia a ohrevu vody rovnaký ako v schéme č. 2. Rozdiel je vo väčšom FV zdroji (1-6 kW DC) a použití väčšej nádrže (300-2000 l) do ktorej je priamo privedený FV zdroj (1-4 kW DC). Na kúrenie je cez LX DCBOX/H (S) priamo pripojený fotovoltaický zdroj (1-2 kW DC). Po nahriatí miestnosti kúrením sa elektrina (DC) z FV panelov automaticky presunie do LXDC BOX 1-6 kW DC a pripojí sa k primárnemu ohrevu vody fotovoltaikou. Využitie DC prúdu z FV panelov po nahriatí nádrže je rovnaké ako pri schéme č. 2.

LOGITEX - fotovoltaické podlahové kúrenie - schéma 3 (PDF)

4. Elektrické podlahové kúrenie 1-4 kW DC a ohrev vody. Výkon fotovoltaiky 1-6 kW DC

Fotovoltaické kúrenie a ohrev vody - schéma č. 4Fotovoltaika pre kúrenie a ohrev vody sú v princípe rovnaké ako pri schéme č. 2 a 3. Rozdiel je vo zvýšenej kapacite pre elektrické kúrenie na 1-4 kW DC. Využitie prebytku elektriny z fotovoltaického zdroja pri vypnutom kúrení a nahriatom zásobníku je rovnaké ako pri schéme č. 2.

LOGITEX - fotovoltaické podlahové kúrenie - schéma 4 (PDF)

5. Elektrické kúrenie pre objekty bez prívodu striedavého (AC) prúdu zo siete. Výkon fotovoltaiky 0,5 – 2,0 kW DC

Fotovoltaické kúrenie a ohrev vody - PECPriame napojenie fotovoltaických panelov na akumulačnú piecku LXDC/PEC je veľmi vhodné pre temperovanie, ohrev stavieb a objektov ako napríklad chaty, sklady, vlhké miestnosti a pod. Kúrenie nie je závislé na prívode striedavého prúdu (AC) zo siete. Je úplne autonómne, vypínanie a zapínanie sa ovláda manuálne pomocou poistkového odpojovača. Akumulačná pec LXDC/PEC je vyrobená a nadimenzovaná pre veľmi vysoké teploty, preto môže byť zapojená priamo na fotovoltaický zdroj o max. výkone 2,0 kW DC.

LOGITEX - fotovoltaické podlahové kúrenie - schéma 5 (PDF)

LOGITEX - fotovoltaické podlahové kúrenie - katalógový list (PDF)

6. Elektrické kúrenie a ohrev vody s vysokým výkonom fotovoltaiky do 18 kW DC

 schema_06-1



Pre objekty a priemyselné prevádzky kde je potrebný permanentný ohrev vody je možné dodať nádrže, kde je možné pripojiť 6 kW DC, 12 kW DC alebo 18 kW DC. V praxi sa využívajú v poľnohospodárstve – živočíšnej výrobe, v priemysle pre prevádzky, kde sa používa para, pri doohreve kurenárskej vody pri centrálnom zásobovaní tepla, kde sa zásobníky s príkonom 18 kW DC osadzujú na vratnú vetvu uzavretého obehu vykurovacej vody.

LOGITEX - fotovoltaické podlahové kúrenie - schéma 6 (PDF)

7. Kúrenie a ohrev vody v dvoch nádržiach. Výkon fotovoltaiky 1-2 kW DC

schema_07



Pri použití dvoch závesných nádrží Logitex do 200 l a fotovoltaického zdroja 1-2 kW má prioritu nádrž, ktorá je zapojená na spiatočku kúrenia. Fotovoltaika zohrieva vodu, ktorá sa vracia z kúrenia.

Príklad: do podlahového kúrenia vstupuje voda zohriata na cca 30 °C a vracia sa vychladená na cca 20 °C. Zásobník, ktorý je pripojený na vykurovaciu vodu, ktorá sa vracia, zohreje za slnečného dňa vodu späť na 30 °C, ktorá cez hlavný zdroj (tepelné čerpadlo, plynový alebo elektrický kotol a pod.) len preteká, čím sa šetrí elektrina zo siete alebo plyn. Po nahriatí vody na prednastavenú teplotu sa elektrina z panelov automaticky prepojí do zásobníka na ohrev pitnej vody.

LOGITEX - fotovoltaické podlahové kúrenie - schéma 4 (PDF)

8. Kúrenie a ohrev vody v dvoch nádržiach. Výkon fotovoltaiky 1-6 kW DC


schema_08-3

Princíp využitia fotovoltaiky na kúrenie a ohrev vody je v princípe rovnaký ako pri schéme č.7. Rozdiel je v tom, že je použité väčšie množstvo fotovoltaických panelov (1-6 kW DC), je použitá väčšia stacionárna nádrž pre ohrev pitnej vody ( 300-2000 l). Pre priamu podporu kúrenia v závesnej nádrži (do 200 l) je privedený fotovoltaický zdroj 1-2 kW. Do stacionárnej nádrže je priamo privedený FV zdroj 1-2 kW alebo 1-4 kW. Po nahriatí zásobníka na ohrev kúrenia sa elektrina z FV panelov automaticky presunie do veľkej stacionárnej nádrže na ohrev pitnej vody. Ak je nahriaty a odpojený zásobník na ohrev kúrenia a zároveň je nahriaty aj stacionárny zásobník na ohrev pitnej vody, elektrina z FV panelov sa môže automaticky využiť na výrobu vlastnej elektriny, nabíjanie batérií, do ďalšieho hybridného zásobníka Logitex alebo do elektrického kúrenia Logitex. Ak bude použitý menič DC/AC s pripojením do siete, je možné využiť funkciu LXDC BOX a jeho bezpotencionálne ovládanie ďalšieho zariadenia. Napríklad, ak sa zapnú zariadenia - elektrický kotol, tepelné čerpadlo alebo klimatizácia, elektrina z FV panelov sa automaticky z ohrevu vody prepne do meniča a ten začne dodávať striedavý prúd do zariadenia. Ak zariadenia majú spotrebu elektriny rovnajúcu sa výrobe elektriny z FV panelov, neodoberajú z verejnej siete žiadnu elektrinu, čo znamená, že majiteľ zariadenia si vyrába teplo alebo chlad zdarma. Ak je výroba z FV panelov nižšia ako je aktuálna spotreba zariadenia, rozdiel si zariadenie odoberie zo siete. LXDC BOX má funkciu ON/OFF Grid. Pri aktivácii funkcie OFF Grid, menič DC/AC pracuje len v prípade, že si elektrinu vyžiada pripojené zariadenie. Pri aktivácii ON Grid, menič dodáva elektrinu do siete po nahriatí zásobníkov aj v prípade, že pripojené zariadenie elektrinu nepotrebuje.

LOGITEX - fotovoltaické podlahové kúrenie - schéma 8 (PDF)

9. Kúrenie a ohrev vody v dvoch nádržiach, bez použitia elektrického kotla. Výkon fotovoltaiky 1-4 kW DC (1-6 kW DC)

 schema_09

Pri použití stacionárnej akumulačnej nádrže (300-2000 l) s ohrevom kurenárskej vody fotovoltaikou (1-6 kW DC) a súčasne elektrickým prúdom zo siete (3-12 kW AC) nie je potrebný elektrický kotol. Akumulačná nádrž pre kúrenie využíva FV panely (1-4 kW DC) pre ohrev kurenárskej vody. V prípade nedostatku slnečného svetla sa automaticky zapne ohrev z verejnej siete. Po nahriatí akumulačnej nádrže dôjde k automatickému presunu elektriny z FV panelov do druhej nádrže na ohrev pitnej vody, kde je priamo privedený zdroj z FV panelov o výkone 1-2 kW DC. Po pripojení zdroja z prvej akumulačnej nádrže, v druhej nádrži na ohrev pitnej vody je k dispozícii celý zdroj elektriny z FV panelov (1-6 kW DC). LXDC BOX má bezpotencionálnu funkciu ako aj funkciu ON/OFF Grid. Uvedené funkcie sú popísané pri schéme č. 8.

LOGITEX - fotovoltaické podlahové kúrenie - schéma 9 (PDF)

10. Kúrenie a ohrev vody v jednej nádrži. Výkon fotovoltaiky 1-4 kW DC (1-6 kW DC)

schema_10

Jedna univerzálna stacionárna nádrž (300-2000 l) pre ohrev pitnej vody, umožňuje ohrev pitnej vody ako aj kurenárskej vody v jednej nádrži. Ak sa nekúri, výkon z FV panelov zohrieva celú nádrž a celý obsah nádrže je určený pre spotrebu teplej pitnej vody. Akonáhle sa zapne kúrenie, teplo v spodnej časti nádrže sa pomocou trubkového výmenníka presunie do kúrenia. Vzhľadom na vysoké teploty z FV zdroja v nádrži, je potrebné použiť zmiešavací ventil na okruh kúrenia, aby nedošlo k prehriatiu kúrenia. Funkcie LXDC BOX, bezpotencionálne pripojenie, ON/OFF Grid, dodávka elektriny do meniča a batérií sú popísané v schéme č. 8.

LOGITEX - fotovoltaické podlahové kúrenie - schéma 10 (PDF)

11. Kúrenie pevným palivom a ohrev vody fotovoltaikou. Výkon fotovoltaiky 1-2 kW DC

schema_11

Vykurovanie pomocou pevného paliva (drevo, pelety a pod.) s následnou akumuláciou vo veľkej akumulačnej nádrži, v ktorej je ponorená smaltovaná nádrž pre ohrev pitnej vody v objeme 100-313 l, zabezpečuje teplú pitnú vodu počas kúrenia pevným palivom. V prípade, že sa nekúri alebo sa kúri nepravidelne, ohrev vody je zabezpečený v hybridnom zásobníku Logitex pomocou FV panelov a v prípade nepriaznivého počasia aj elektrickým zdrojom zo siete (AC). Je to ideálne zapojenie pre používateľov pevného paliva, pretože nemusia mimo vykurovacej sezóny kúriť len kvôli ohrevu teplej pitnej vody. Teplú vodu zabezpečí fotovoltaika a v prípade dlhodobo nepriaznivého počasia elektrina zo siete. V zime, keď je slnečný svit malý, jeho nedostatok sa kompenzuje ohrevom vody vo veľkej akumulačnej nádrži pomocou pevného paliva. V takomto prípade teplá voda z akumulačnej nádrže preteká cez hybridný zásobník Logitex a fotovoltaikou sa dohrieva. Po nahriatí zásobníka Logitex, sa elektrina z FV panelov môže automaticky presunúť do meniča, batérií, ďalšieho zásobníka vody Logitex alebo kúrenia Logitex.

LOGITEX - fotovoltaické podlahové kúrenie - schéma 11 (PDF)

Hybridná klimatizácia

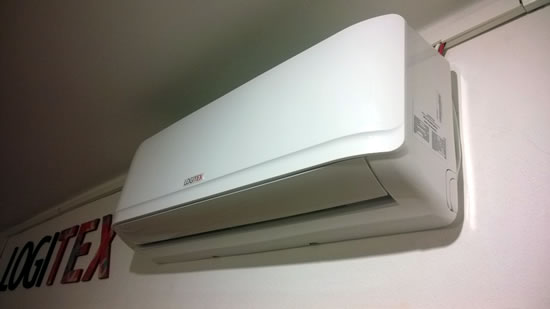

klima-bigPrvá klimatizácia, ktorá chladí a kúri takmer zdarma

Naše hybridné klimatizácie LOGITEX*, vyrábajú teplo a chlad pre Váš dom, byt či kanceláriu, výrobnú halu, skleník a pod.. Hybridné klimatizácie sú priamo pripojené na elektrinu - jednosmerný prúd, ktorý vyrábajú fotovoltaické (FV) panely. Ak je málo svetla zo slnka, klimatizácia začne odoberať časť elektriny z elektrickej siete domu ale vždy len toľko aby doplnila elektrinu z FV panelov. V noci odoberá klimatizácia elektrinu z elektrickej siete domu. Zapínanie klimatizačnej jednotky je možné pomocou diaľkového ovládača alebo pomocou aplikácie v mobilnom telefóne a to cez Wi-Fi, kedy aplikácia zobrazuje aj aktuálnu vnútornú a vonkajšiu teplotu (tzv. SMART spotrebič).

Hlavné výhody klimatizácie

  • automatické priame využitie fotovoltaickej energie pre najefektívnejšie chladenie alebo kúrenie. Za slnečného dňa, chladí a kúri takmer zdarma
  • v klimatizácii je zabudovaný modul MPPT pre efektívne využitie elektrickej energie z FV panelov
  • spracováva prioritne energiu z FV panelov a až keď je nižší energetický zisk z panelov a je stále potrebné chladiť či kúriť, klimatizácia začne odoberať len rozdiel energie z elektrickej siete
  • v dobe keď klimatizácia nepracuje, energia z panelov sa môže ukladať do hybridných zásobníkov vody LOGITEX*
  • integrovaný wi-fi adaptér umožňuje ovládať klimatizáciu odkiaľkoľvek pomocou vášho smartfónu

Výrobok vyžaduje odbornú montáž osobou s príslušnou kvalifikáciou a oprávnením na pripájanie AC a DC elektrických zariadení.

Schéma zapojenia (PDF)

Návod na obsluhu a inštaláciu (PDF)

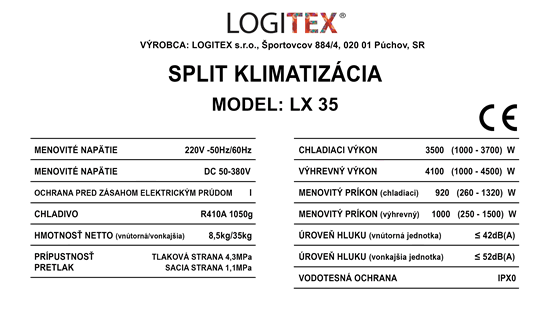

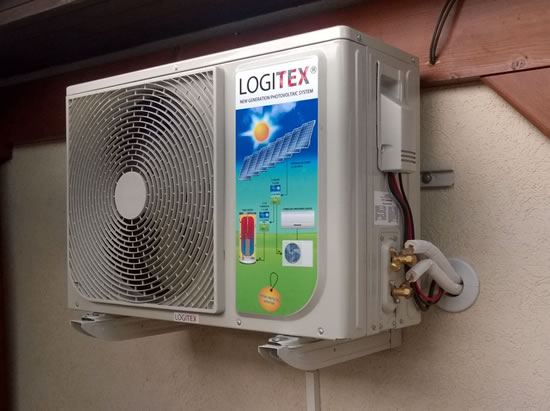

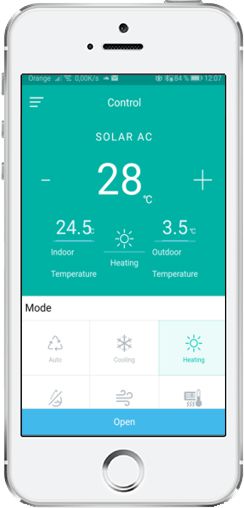

LOGITEX_aircon_ODU LOGITEX_aircon_IDU smartphone LOGITEX_aircon_parameters
Závesné zásobníky vody

Zásobníky vody LOGITEX

Zásobníky vody LX ACDC/M+K(KW) predstavujú nové technické riešenie ohrevu vody pri využití ekologicky čistých zdrojov energie. Pre ohrev vody sa využíva energia slnka, ktorá pomocou fotovoltaických článkov vyrába jednosmerný elektrický prúd, ktorý zohrieva vodu v zásobníku. Originálnym riešením je napojenie na fotovoltaické panely, pri ktorom nevznikajú žiadne straty elektrickej energie a preto zariadenie pracuje veľmi efektívne, pričom je zabezpečená tepelná ochrana a bezpečná regulácia celého systému.

Jednoduchosť a variabilita umiestnenia fotovoltaických panelov, ich bezúdržbová prevádzka a veľmi jednoduché prepojenie so zásobníkom vody pomocou tenkého elektrického kábla dáva prakticky neobmedzené možnosti využitia zariadenia v rodinných a panelových domoch, ako aj v priemyselných objektoch.

Z celospoločenského hľadiska sa jedná o výrobu elektrickej energie z obnoviteľných zdrojov.

Využitie fotovoltaických panelov na ohrev vody je ekologická výroba elektrickej energie, ktorú si v plnom rozsahu spotrebováva priamo výrobca. Nie sú potrebné žiadne povolenia na pripojenie a nemusia sa nakupovať ďalšie prídavné zariadenia. Je to zatiaľ najefektívnejšie a bezstratové využitie ekologickej elektrickej energie z fotovoltaických panelov.

Možnosti ohrevu

Intenzitu slnečného svetla ovplyvňuje počasie a ročné obdobia, preto je slnko v pozemských podmienkach nestály zdroj energie. Hybridné ohrievače dokážu zohrievať vodu slnečným žiarením alebo kombináciou slnka a stálych zdrojov energie (plyn, elektrina zo siete). Hybridné ohrievače vody LX ACDC/M+K sú určené na predohrev a ohrev vody.

Predohrev vody

Pre predohrev vody sa ohrievače vody zapájajú pred plynový alebo elektrický kotol so zásobníkovým alebo prietokovým ohrevom vody, alebo tepelným čerpadlom na zdroj studenej vody (Obr. 1).

zzv_1

Teplá voda predohriata pomocou fotovoltaických panelov prúdi priamo do zásobníka, výmenníka v plynovom alebo elektrickom kotli a ak je dostatočne teplá, nedôjde k odberu plynu alebo elektriny, čím dochádza k značnej úspore energii. V prípade, že voda nie je dostatočne zohriata energiou z fotovoltaických panelov, dôjde k dohriatiu vody v kotli. Na samotný ohrev vody sa spotrebuje výrazne menšie množstvo energie ako pri ohreve studenej vody. Takéto zapojenie ohrievačov vody LX ACDC/M+K garantuje teplú vodu i v prípade dlhodobo nepriaznivého počasia a zároveň šetrí značné finančné prostriedky za úsporu energií. Pri použití ohrievačov vody na predohrev vody pre tepelné čerpadlo prúdi do zásobníka tepelného čerpadla namiesto studenej vody voda predohriata až na maximálny teplotný limit tepelného čerpadla.

Pri takomto zapojení dochádza k predĺženiu životnosti tepelného čerpadla až o 30 %.

Zapojenie ohrievača vody LX ACDC/M+K pred plynový kotol umožňuje zohrievať vodu aj v prípade, že dôjde k poruche alebo obmedzeniu dodávky plynu. V takomto prípade sa voda zohrieva pomocou slnka alebo ak je nepriaznivé počasie, je možné aktivovať druhú rezervnú špirálu v ohrievači vody, ktorá sa zapína pomocou druhého termostatu. Rezervná špirála je napojená na elektrickú energiu zo siete (AC 230 V). Jej aktiváciou sa ohrievače vody LX ACDC/M+K stávajú klasickými elektrickými ohrievačmi vody a spoločne s elektrickým zdrojom z fotovoltaických panelov plnohodnotne zohrievajú vodu aj bez dodávky plynu.

Ohrev vody

Ohrievače vody LX ACDC/M+K je možné použiť ako samostatné elektrické ohrievače vody. Pracujú na princípe dvoch samostatných elektrických okruhov (Obr. 2). Prvý je napojený na elektrickú energiu zo siete (AC 230 V) a druhý je napojený na ekologicky čistú elektrickú energiu z fotovoltaických panelov. Obidva okruhy môžu pracovať súčasne alebo každý samostatne.

Pripojenie na zdroj elektrickej energie zo siete garantuje ohrev vody počas dlhodobo nepriaznivého počasia. Pomocou termostatu sa nastaví požadovaná teplota vody (napr. 45 °C). Pri dosiahnutí prednastavenej teploty 45 °C sa automaticky vypína prívod elektrickej energie zo siete (AC 230 V) a v ohrievači vody sa ďalej zohrieva voda ekologicky čistou elektrickou energiou z fotovoltaických panelov (ohrev až na max. teplotu 75 °C).

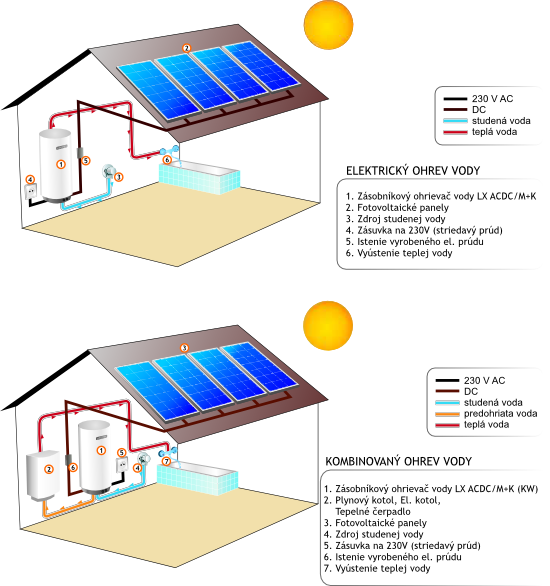

zzv_2

Pri takomto novom spôsobe ohrevu vody dochádza k významnej úspore elektrickej energie čerpanej zo siete so sprievodným významným šetrením finančných prostriedkov. Ohrievače vody LX ACDC/M+K (KW) sa dajú využiť aj na pripojenie nočného prúdu (dvojtarife). V takejto variante v noci zohrieva vodu zdroj lacného nočného prúdu a cez deň ekologicky vyrobený prúd z fotovoltaických panelov.

Hybridné ohrievače pre pripojenie na HDO sa vyrábajú len na objednávku!

Typy ohrievačov vody LX ACDC/M+K (KW)

Typ ohrievača Prúd pre ohrev Tepelné straty
kwh/24h
Objem (l) Hmotnosť
(kg)
Výška x Priemer (mm) Výkonová rada Výkon AC
špirály kW
LX ACDC/M+K 100 AC+DC 0,88 100 46/62 961 x 524    A, B, C 2
LX ACDC/M+K 125 AC+DC 1,09 125 52/68 1 126 x 524 A, B, C 2
LX ACDC/M+K 160 AC+DC 1,39 160 62/78 1 315 x 524 A, B, C 2
LX ACDC/M+K 200 AC+DC 1,40 200 80/96 1 375 x 584 A, B, C 2
LX ACDC/M+K KW 200 AC+DC 1,40 200 80/96 1 375 x 584 A, B, C 2



Výkonnostná rada: A = 1,0 kW B = 1,5 kW C = 2,0 kW, Elektrické krytie: IP 45

Všetky typy ohrievačov vody LX ACDC/M+K a M+KW majú zabudovanú univerzálnu špirálu pre jednosmerný prúd z panelov. Na univerzálnu špirálu možno pripojiť fotovoltaický zdroj 1,0 kW (120 V DC) alebo 1,5 kW (180 V DC), alebo 2,0 kW (240 V DC).

Hybridné ohrievače vody LX ACDC/M+KW

Modelová rada M+KW sa vyrába len v 200 l prevedení, má dve 100 litrové teplotné sekcie.

                           - pripojenie na plynové alebo elektrické kotle ako zásobník teplej vody
Je určený pre:
                           - podlahové kúrenie pasívnych a nízkoenergetických domov ako ekologický elektrický kotol

Model M+KW je pre výrobu teplej vody rozdelený na dve časti (Obr. 8):

zzv_3

Voda v spodnej časti (B) sa predohrieva alebo zohrieva pred vstupom do hornej časti (A) zásobníka na teplotu vody, ktorá je vo vrchnej časti (A) zohriata pomocou plynového alebo elektrického kotla. Keď sa teploty vyrovnajú, fotovoltaický zdroj zohrieva celý 200 l zásobník (A+B) až na maximálnu teplotu 75 °C (Obr. 8).

Ohrev vody modelom M+KW znamená veľmi efektívne využitie ekologicky vyrobenej elektriny zo slnka, čím dochádza k výraznej úspore plynu alebo elektriny a výrazne sa predlžuje životnosť plynových alebo elektrických kotlov.

Model M+KW sa dá využiť aj ako ekologický kotol pre podlahové kúrenie (kvapalné) pasívnych a nízkoenergetických domov. Je však potrebné na vrchnú časť zásobníka nainštalovať odvzdušňovací ventil.

Po ukončení vykurovacej sezóny sa ekologicky vyrobená elektrina z fotovoltaických panelov môže automaticky presmerovať z LX ADCD/M+KW do meniča na výrobu AC prúdu pre použitie v domácnosti alebo priamo pre ohrev teplej vody pomocou ďalšieho hybridného ohrievača LX ACDC/M+K. Dá sa presmerovať aj na nabíjanie batérie.

Fotovoltaické panely

Nesporne veľkou výhodou fotovoltaických panelov je ich pomerne nízka váha (cca 19 kg/1 panel), čo umožňuje umiestniť panely kdekoľvek, kde je max. priamy dopad slnečného svetla. Ideálna orientácia je na juh s možnou odchýlkou +- 20°. Pri väcšej odchýlke dochádza k stratám pri výrobe elektriny v paneloch. Sklon panelov v strednej Európe by mal byt v rozmedzí 20-36°. Vzdialenosť káblov medzi panelmi a zásobníkom vody by nemala byt väčšia ako 100 m. Najviac používané fotovoltaické panely majú rozmery okolo 160 x 100 cm (1,6 m2).

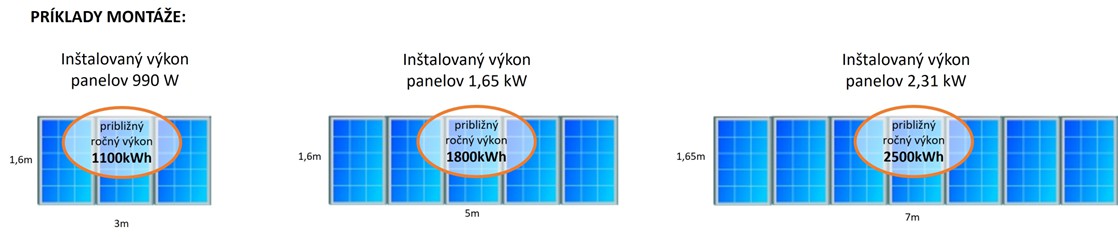

zzv_4

UPOZORNENIE:
Ohrievače vody LX ACDC, M, M+K(W) A,B,C sú určené na použitie rôznych druhov FV panelov, od rôznych výrobcov. Musia ale spĺňať nasledujúce vlastnosti: Napätie: 30 V ±15 % a prúd max. 10A/1 FV panel!

Životnosť fotovoltaických panelov je minimálne 25 rokov.

Umiestnenie fotovoltaických panelov môže byť kdekoľvek, kde je maximálny slnečný svit, s južnou orientáciou, avšak nesmie byť k nim voľný prístup vzhľadom na to, že produkujú elektrickú energiu a môže dôjsť k úrazu elektrickým prúdom. FV panely sa zapájajú do série ! Montáž FV panelov zverte vždy oprávnenej servisnej firme.

Ako zdroj DC prúdu sú ohrievače vody konštruované pre:
4 ks panelov s výkonom 250 - 285W/1 panel - 1,0 - 1,15kW (A), alebo 3ks panelov výkonu 310 – 350W
6 ks panelov s výkonom 250 - 285 W/1 panel - 1,5 - 1,71kW (B), alebo 4ks panelov výkonu 310 – 350W
8 ks panelov s výkonom 250 - 285 W/1 panel - 2,0 - 2,30kW (C), alebo 6ks panelov výkonu 310 – 350W

Výkony ( A=1,15kW, B=1,7kW, C=2,3kW) sa nesmú prekročiť!



TIP:
Ideálna poloha umiestnenia fotovoltaických panelov je priamo na juh a doporučenom sklone 35 stupňov. Odchýlka väčšia ako 20 stupňov južnej orientácie a doporučeného sklonu spôsobuje straty vo výrobe elektrickej energie.

zzv_5

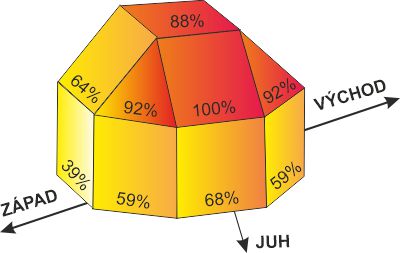

Výkon panelov (%) k ich polohe a smerovej orientácii

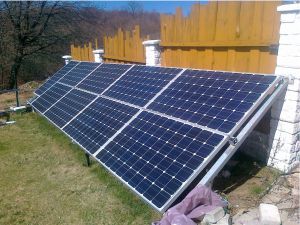

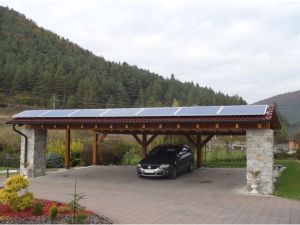

Príklady umiestnenia fotovoltaických panelov:

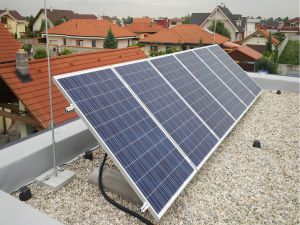

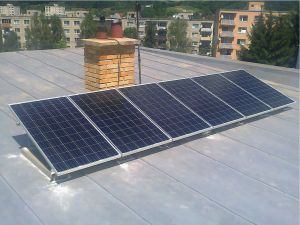

zzv_6 zzv_7 zzv_8

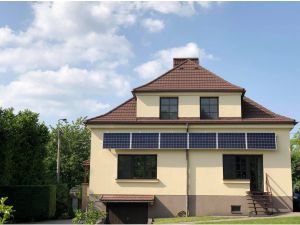

zzv_9 zzv_10 zzv_11



Príklad zapojenia 8 kusov klasických mono, poly kryštalických FV panelov s celkovým max. výkonom 2,3 kWp:

zzv_12

Príklad zapojenia vysokonapäťových (60V) mono a poly kryštalických panelov:

zzv_13

Príklad zapojenia 20 kusov amorfných panelov:

zzv_14

Pri použití vysokonapäťových panelov (60 V) alebo amorfných panelov a vhodnom sériovo-paralelnom zapojení je možné použiť aj iné výkonové, napäťové a prúdové hodnoty panelov, ale výsledné hodnoty musia byť rovnaké, ako sú predpísané limitné parametre pre pripojenie ohrievačov vody LX ACDC/M+K(W).

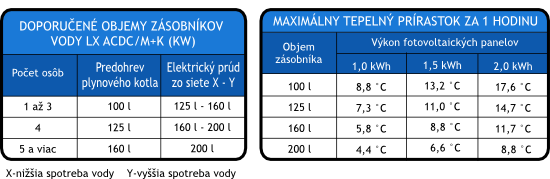

 zzv_15

zzv_16

Stacionárne zásobníky vody

szv_1

200 L - 1000 L

Stacionárne nádrže, ktoré na ohrev vody používajú ekologicky vyrobenú elektrinu (jednosmerný prúd) z fotovoltaických panelov sú určené pre:

szv_2

Vyrobená elektrina (DC) z fotovoltaických panelov je priamo napojená na výhrevné špirály (DC) v zásobníku vody a preto je efektívnosť ohrevu veľmi dobrá. Priamy ohrev je zabezpečený pomocou patentovaného zariadenia Logitex LX DC SET.

szv_3

szv_4

ON/OFF GRID

LXDC BOX 0,5-2 kW DC (od r. 2015), LXDC BOX 1-4 kW DC a LXDC BOX 1-6 kW DC sú vybavené funkciou ON/OFF GRID pomocou ktorej sa dá regulovať výroba AC prúdu pomocou meniča DC/AC. Pri zapnutej funkcii ON menič pracuje a dodáva elektrinu do vnútornej siete aj v prípade, že zásobník vody Logitex je vypnutý a aj spotrebič elektriny (elektrický kotol, tepelné čerpadlo, klimatizácia a pod), ktorý je pripojený bezpotencionálnym kontaktom s LXDC BOX, je vypnutý. Pri zapnutej funkcii OFF menič pracuje len v prípade, že pripojený spotrebič cez bezpotencionálny kontakt pracuje a spotrebováva elektrinu, ktorú pokrýva v plnom rozsahu výroba elektriny z fotovoltaických panelov cez menič DC/AC. Ak ju nepokrýva a výkon fotovoltaických panelov je nižší ako aktuálna spotreba pripojeného spotrebiča, rozdiel energie si spotrebič odoberie zo siete. Menič DC/AC po vypnutí pripojeného spotrebiča a vypnutom zásobníku vody Logitex nedodáva elektrinu do vnútornej siete a preto nedochádza k prieniku vyrobenej elektriny do distribučnej siete.

Nádrže na ohrev pitnej vody

LX OKCE 200/S (1-2kW DC)

LX OKCE 250/S (1-2kW DC)

LX OKCE 300/S

LX OKCE 400/S

LX OKCE 500/S

szv_5

model S

szv_6

1. Oceľová smaltovaná nádoba
2. Plášť ohrievača
3. Výstup teplej úžitkovej vody
(TUV)
4. Vstup studenej vody
5. Cirkulácia
6. Horčíková anóda
7. Indikátor teploty
8. Výhrevná jednotka TPK
210-12/LXDC 1-6 kW DC

LX OKC 200 NTR/BP (1-2kW DC)

LX OKC 250 NTR/BP (1-2kW DC)

LX OKC 300 NTR/BP

LX OKC 500 NTR/BP

szv_7

model NTR

szv_8

 1. Oceľová smaltovaná nádoba
 2. Plášť ohrievača
 3. Výstup teplej úžitkovej vody
     (TPK)
 4. Výhrevná jednotka
     TPK 210-12/LXDC 1-6 kW DC
 5. Cirkulácia
 6. Trubkový výmenník
 7. Vstup studenej vody
 8. Horčíková anóda
 9. Otvor pre prídavné
     vykurovacie teleso 6/4"
10. Indikátor teploty
11. Otvor snímača teploty

LX OKC 200 NTRR/BP (1-2kW DC)

LX OKC 250 NTRR/BP (1-2kW DC)

LX OKC 300 NTRR/BP

LX OKC 500 NTRR/BP

model NTRR

szv_9


TJ 6/4" je závitová elektrická vykurovacia jednotka pre striedavý prúd (AC) pre nádrže OKC a OKCE.

Nie je súčasťou nádrže, je potrebné samostatne objednať. Viac info na: www.dzd.sk

TJ 6/4" - 2,00 kW
TJ 6/4" - 2,50 kW
TJ 6/4" - 3,30 kW
TJ 6/4" - 3,75 kW
TJ 6/4" - 4,50 kW
TJ 6/4" - 6,00 kW
TJ 6/4" - 7,50 kW
TJ 6/4" - 9,00 kW
szv_10



Akumulačné nádrže

Pre niektoré modely je možné použiť 2x alebo 3x LX DC SET s celkovým výkonom až 18 kW DC.

szv_11

NAD 300 v1

NAD 500 v1

NAD 750 v1

NAD 1000 v1

Model NAD v1

szv_12

szv_13



1. Vstup vody do nádoby (vnútorný)

3. Výstup teplej vody/odvzdušnenie (vonkajší)

4. Ďalší vstup (vnútorný)

5. Vstup do nádoby/vypúšťanie (vonkajší)

6. Otvor na senzory/teplomer, termostat (vnútorný)

8. Príruba pr. 210 na montáž TPK (NAD v4, NAD v5 - oddelený vykurovací      systém - solar, tep.čerpadlo)

9. Vstup vykurovacej vody (vonkajší)

10. Výstup vykurovacej vody (vonkajší)

11. Možnosť montáže elektrickej vykurovacej jednotky TJ 6/4"





NAD 500 v4

NAD 750 v4

NAD 1000 v4


Model NAD v4
len spodný výmenník
szv_14
szv_16




NAD 500 v5

NAD 750 v5

NAD 1000 v5



Model NAD v5 oba výmenníkyszv_15

NAD 500 v3

NAD 750 v3

NAD 1000 v3



Model NAD v3szv_17

szv_18
1. Výstup (vstup) vody z nádoby, možnosť montáže vykurovacej jednotky TJ 6/4"

3. Výstup teplej vody/odvzdušnenie (vonkajší)

6. Otvor na senzory/teplomer, termostat (vnútorný)



8. Príruba pr. 210 na montáž TPK

NADO 500/100 v1

NADO 500/160 v1

NADO 500/200 v1

NADO 500/300 v1

NADO 750/100 v1

NADO 750/160 v1

NADO 750/200 v1

NADO 750/250 v1

NADO 1000/100 v1

NADO 1000/160 v1

NADO 1000/200 v1

szv_19 szv_20 Model NADO v1szv_23

NADO 500/100 v2

NADO 500/140 v2

NADO 750/100 v2

NADO 750/140 v2

NADO 1000/100 v2

NADO 1000/140 v2

szv_21 szv_22



Model NADO v2

szv_24

NADO 500/100 v3

NADO 750/100 v3

NADO 1000/100 v3

szv_25

1. Vstup vody do nádoby (vnútorný)

3. Výstup teplej vody/odvzdušnenie (vonkajší)

4. Ďalší vstup (vnútorný)

5. Vstup do nádoby/vypúšťanie (vonkajší)

6. Otvor na senzory/teplomer, termostat (vnútorný)

8. Príruba pr. 210 na montáž TPK (NAD v4, NAD v5 - oddelený vykurovací systém - solar, tep. čerpadlo)

9. Vstup vykurovacej vody (vonkajší)

10. Výstup vykurovacej vody (vonkajší)

Model NADO v3

szv_26



Nádrže pre tepelné čerpadlá LX NADO 300/20v11 (300 L nádrž), LX NADO 400/20 v 11 (400 L nádrž)

szv_27 szv_29

1. G 5/4" vstup vody do nádoby (vnútorný)

2. G 1" vstup do nádoby/vypúšťanie (vonkajší)

3. G 1/2" otvor na senzory/teplomer, termostat
(vnútorný)

4. G 6/4" otvor pre prídavné vykurovacie teleso AC

5. G 5/4" vstup/výstup vykurovacej vody (vonkajší)

6. Príruba TPK 210-12 LX DC 1-4 (1-6) kW DC

7. Antikorový výmenník 4,5 m2

MPPT + FV panely

MPPT = LXDC POWER BOX 1-2,3kW. Použitím MPPT optimalizéra LXDC POWER BOX 1-2,3kW sa ročne zvyšuje výroba tepla o viac ako 40%. Jeho efektivita je najvyššia v prípade, keď je slabá intenzita slnečného žiarenia.

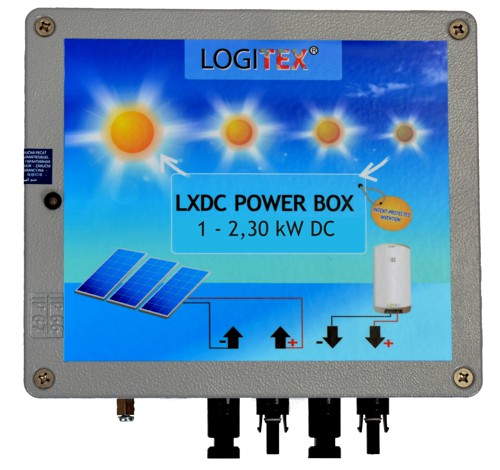

powerbox

Graf - porovnanie výkonu s a bez zapojenia MPPT optimalizéra:

powerbox-graf

Tepelné čerpadlá

tepelne_cerpadlo

Nový výrobok LX MULTI BOX 1-2,3kW je zariadenie, ktoré je špeciálne určené pre tepelné čerpadlá.

Ako LX MULTI BOX funguje?

  • keď nebeží tepelné čerpadlo, tak sa zohrieva voda v nádrži priamo fotovoltaikou
  • ako náhle zapne tepelné čerpadlo, presmeruje sa elektrina z FV panelov do meničov AC/DC, DC/DC a následne DC/AC ktoré sú galvanicky oddelené od siete a začnú dodávať striedavý prúd na pohon tepelného čerpadla z fotovoltaických panelov
  • do siete EE domu sa nič nedostane, netreba žiadať distribúciu o súhlas a podobne.
  • ak by prišiel mrak, a panely by dávali menší výkon, len rozdiel pre pohon motora si tepelné čerpadlo zoberie zo siete.
  • namiesto tepelného čerpadla sa dá pripojiť akákoľvek záťaž AC do príkonu 3kW, napríklad podlahové kúrenie, bazénové čerpadlá, a podobne.
  • k MULTI BOXu sa dajú pripojiť batérie ktoré slúžia ako záložný zdroj v prípade výpadku elektriny zo siete

Návod na inštaláciu a obsluhu (PDF)

Vyhlásenie o zhode (PDF)

8 položiek celkom
